Caratteristiche di informare l’utente

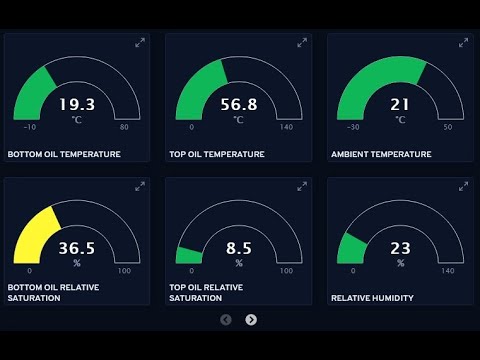

Per visualizzare tutti i parametri misurati e calcolati, è sufficiente avere accesso a Internet.  Su Internet, una pagina Web si trova a un indirizzo speciale, il cui accesso è fornito da una password.  Questa pagina Web fornisce informazioni su tutti i trasformatori collegati ai sistemi TOR-5.  È possibile visualizzare i dati per qualsiasi periodo di tempo.  Tutti i dati sono opportunamente presentati sotto forma di grafici, grafici a dispersione e indicatori e i trasformatori vengono visualizzati su una mappa del mondo.

 In caso di breve interruzione della connessione a Internet, i dati vengono accumulati nel database interno e, dopo la ripresa della connessione, vengono trasferiti all’applicazione Web in modalità batch.

Lavorazione di olio isolante online

TOR-5 è inoltre dotato di un sistema di essiccazione e filtrazione dell’olio isolante.  Quando i parametri del trasformatore raggiungono i valori impostati dall’operatore, TOR-5 passa automaticamente dalla modalità diagnostica alla modalità di filtraggio e asciugatura dell’olio isolante.Lo scopo principale del sistema TOR-5 è il monitoraggio in linea dei trasformatori di potenza valutando le condizioni dell’olio isolante, compresi i trasformatori speciali: trazione, miniera, forno elettrico, nave, trasformatori step-up di turbine eoliche, ecc.

 Il sistema è collegato al trasformatore ed è costantemente vicino ad esso.  Dopo il collegamento, si forma un circuito di circolazione chiuso: l’olio entra dal fondo del serbatoio del trasformatore, passa attraverso i sensori del sistema TOR-5 e ritorna nella parte superiore del serbatoio del trasformatore.  I sensori misurano i parametri dell’olio del trasformatore una volta al minuto e li trasmettono al server cloud, dove vengono calcolati anche altri parametri utilizzando il metodo GlobeCore, che consente una valutazione più completa delle condizioni del trasformatore.

 Parametri importanti del trasformatore, che vengono determinati utilizzando il sistema TOR-5:

• contenuto d’acqua nell’olio nella parte superiore e inferiore del trasformatore;
•  · contenuto d’acqua nell’isolamento solido sopra e sotto il trasformatore;
•  la rigidità dielettrica dell’olio;
•  indice di qualità dell’olio.

L’indice di qualità dell’olio è un indicatore complesso che consente di valutare lo stato dell’olio nel suo complesso.  Si correla bene con il numero di acidità, quindi può essere utilizzato per valutare il grado di invecchiamento dell’olio.

 In questa modalità, l’olio viene prelevato dal fondo del trasformatore, dopodiché viene pompato in sequenza attraverso un filtro con una finezza di filtrazione di dieci micron e tre adsorbitori (cartucce assorbenti), ciascuno dei quali contiene 15 chilogrammi di assorbente, costituito da granuli con struttura microporosa.  Con l’aiuto di un filtro, le impurità meccaniche vengono rimosse dall’olio e il sorbente assorbe e trattiene le molecole d’acqua nei suoi cristalli.  Successivamente, l’olio pulito e secco viene immesso nella parte superiore del serbatoio del trasformatore.  Il processo di assorbimento e intrappolamento dell’acqua non richiede il riscaldamento dell’olio e procede in modo altrettanto efficiente indipendentemente dalla temperatura.  Il trattamento dell’olio avviene senza spegnere il trasformatore, indipendentemente dall’ora del giorno, dalle condizioni atmosferiche o dalla presenza del personale addetto alla manutenzione.

Dopo che i parametri dell’olio sono tornati alla normalità, l’unità TOR-5 passa automaticamente dalla modalità di trattamento dell’olio alla modalità di monitoraggio dei parametri.

• basso costo relativo del sistema.  Il prezzo del nuovo e delle perdite dovute a guasti di emergenza dei trasformatori esistenti raggiunge centinaia di migliaia e milioni di dollari.  E il costo del sistema TOR-5 è solo una piccola parte di queste spese, il che rende il suo acquisto e utilizzo un investimento redditizio;
• versatilità.  Il sistema risolve tre compiti: determinare i parametri importanti dei trasformatori online, filtrare ed essiccare l’olio isolante, nonché rapidamente e informare l’utente sul suo lavoro e sul lavoro del trasformatore;
• versatilità.  Il sistema TOR-5 è adatto per la manutenzione di trasformatori nuovi e vecchi in olio, nonché trasformatori per vari scopi;
• compattezza delle taglie.  Il sistema è costituito dal numero minimo di componenti necessari per un funzionamento efficiente, che si trovano in un unico alloggiamento;
• la vita utile del sistema è commisurata alla vita utile del trasformatore grazie alla protezione affidabile di tutti i componenti da danni e precipitazioni;
• Facilità d’uso dell’applicazione web.  La pagina Web visualizza un elenco di sottostazioni e trasformatori per ciascuna sottostazione.  Il programma include anche la visualizzazione dei trasformatori su una mappa con la presentazione di misure e calcoli sotto forma di grafici e diagrammi.  Selezionando un oggetto, è possibile ottenere informazioni complete sullo stato dell’olio per l’intero periodo dal momento in cui il sistema TOR-5 è stato installato vicino al trasformatore o per un periodo di tempo selezionato;
• Facilità di connessione.  Dopo la fase preparatoria, il sistema viene collegato al trasformatore in pochi minuti;
• la lavorazione dell’olio viene eseguita senza spegnere il trasformatore in modalità automatica;
• telecomando.  Anche durante le ferie, il capo dell’azienda elettrica o un dipendente del reparto assistenza può accedere al sistema da qualsiasi postazione di lavoro e conoscere lo stato della flotta di trasformatori senza attendere un risultato dal laboratorio e senza lasciare il luogo di funzionamento dell’attrezzatura;
• informazioni più complete e valutazione della dinamica dei cambiamenti nello stato del trasformatore.  Grazie all’acquisizione continua dei dati, è possibile valutare la dinamica dei cambiamenti nello stato dell’olio del trasformatore, il che rende il sistema TOR-5 più informativo rispetto alle analisi di laboratorio periodiche.
