Impianto per la lavorazione dell’olio per trasformatori CMM-4/7
L’impianto di trattamento dell’olio per trasformatori CMM-4/7 è progettato per il degasaggio, l’essiccazione, la pulizia da impurità meccaniche e olio per trasformatori di riscaldamento versato in trasformatori di potenza con tensione fino a 1150 kV inclusi.
L’impianto può essere utilizzato per il riscaldamento di apparecchi elettrici a bagno d’olio con olio caldo del trasformatore, l’essiccazione sotto vuoto del trasformatore e l’evacuazione.
L’unità viene utilizzata nelle organizzazioni di assemblaggio, riparazione e manutenzione coinvolte nella lavorazione dell’olio per trasformatori.
L’unità non è adatta per il funzionamento in ambienti esplosivi, tossici e lubrificanti.
Quando si utilizza l’unità in ambienti chiusi, è necessario garantire che i gas di scarico vengano scaricati nell’atmosfera attraverso le tubazioni.
L’unità può trattare oli minerali per trasformatori con le seguenti proprietà:
- viscosità cinematica, mm2/s, a 50 °С – 2…12;
- densita a 20°С, kg/mc. – 800…950;
- contenuto di umidità di massa dell’olio, ppm, non più di 100;
- classe di pulizia industriale secondo ISO 4406, non inferiore a -/19/16.
Dispositivo
L’impianto è costituito direttamente da una colonna del vuoto, una pompa di aspirazione, un riscaldatore, una pompa di mandata, un filtro fine, un armadio di controllo, un sistema di tubazioni con valvole di intercettazione e controllo e pompe per vuoto. I parametri sono controllati dal controller. Tutti i parametri del sistema vengono visualizzati sul touch screen.
Modalità operative
Nella schermata principale vengono selezionate le principali modalità di funzionamento dell’impianto:
- Nella modalità “Degasazione”, l’unità si riscalda automaticamente e dopo il riscaldamento inizia a funzionare nella modalità di degasazione dell’olio. In questa modalità l’olio viene riscaldato ad una temperatura prestabilita, filtrato, degassato sottovuoto e, dopo fine filtrazione, entra nello scarico;
- nella modalità “Riscaldamento e filtraggio” l’unità riscalda e filtra l’olio senza degasare in una colonna sottovuoto;
- In modalità “Manuale”, l’operatore può aprire e chiudere le valvole, accendere e spegnere le pompe. In questa modalità è possibile diagnosticare le prestazioni dei componenti.
| Nome di parametro | Significato | ||
| 1.Produttività, m3/ora, non meno |
4 |
||
| 2. Gamma di controllo delle prestazioni, m3 / ora |
0.5-4 |
||
| 3.* Параметры обработанного масла: | |||
| – contenuto volumetrico di gas nell’olio %, non più di |
0,1 |
||
| –contenuto di umidità di massa dell’olio, ppm, non di più |
10 |
||
| – classe di pulizia industriale secondo ISO 4406 |
-/14/12 |
||
| – contenuto di impurità meccaniche, g/t, non più di |
8 |
||
| – finezza di filtrazione, µm |
5 |
||
| – tensione di rottura, kV, non inferiore a |
60 |
||
| 4. Temperatura dell’olio in modalità
riscaldamento, ºС |
85 |
||
| 5. Coefficiente di filtrazione |
≥50 |
||
| 6. Pressione di uscita, bar |
2 |
||
| 7. Altezza alimentazione olio rispetto al tubo di mandata, m |
20 |
||
| 8.Potenza riscaldatore olio, kW |
58 |
||
| 9. Potenza superficiale specifica del riscaldatore dell’olio, W/cm2, non superiore a |
1,15 |
||
| 10. Consumo energetico
massimo, kW, non di più |
67 |
||
| 11. Parametri della corrente elettrica | |||
| – tensione, v |
400 |
||
| – variabile con frequenza, Hz |
50 |
||
| 12. Dimensioni complessive, mm,
non di più |
|||
| -lunghezza |
2100 |
||
| -altezza |
1700 |
||
| -larghezza |
1250 |
||
| Dimensioni complessive, mm, non di più |
1100 |
||
Nota – * Con i parametri iniziali dell’olio:
- contenuto volumetrico di gas – non più del 10,5%;
- contenuto di umidità di massa – non più dello 0,01% (100 ppm);
- temperatura – non inferiore a 0 ºС.
- non è necessario utilizzare adsorbenti per la disidratazione dell’olio per trasformatori;
- il funzionamento dell’apparecchiatura non provoca inquinamento atmosferico o rifiuti da immagazzinare e smaltire;
- facile da usare e mantenere;
massime prestazioni dell’olio anche dopo un ciclo di trattamento;
- basso consumo energetico;
- basso livello di rumorosità;

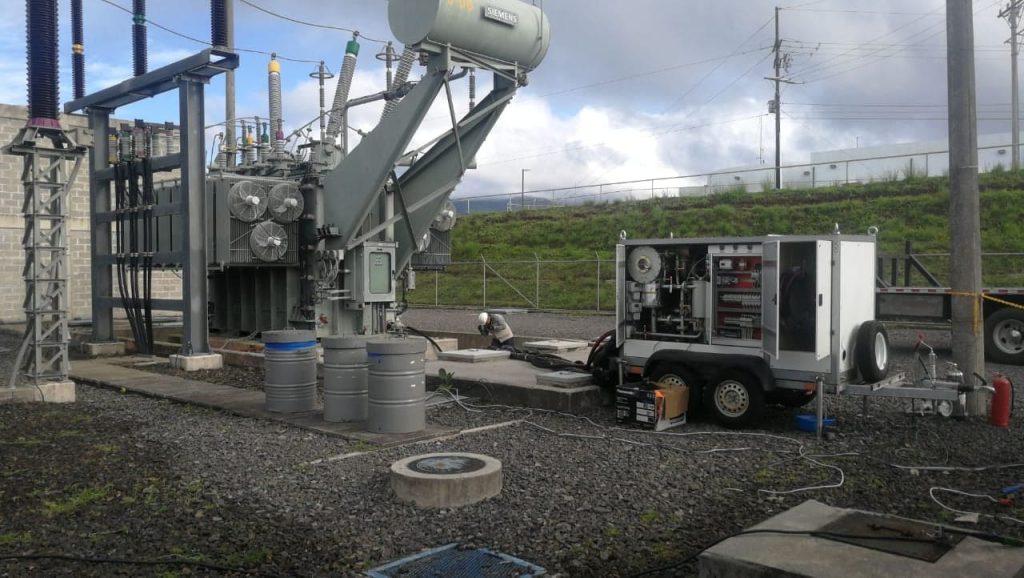

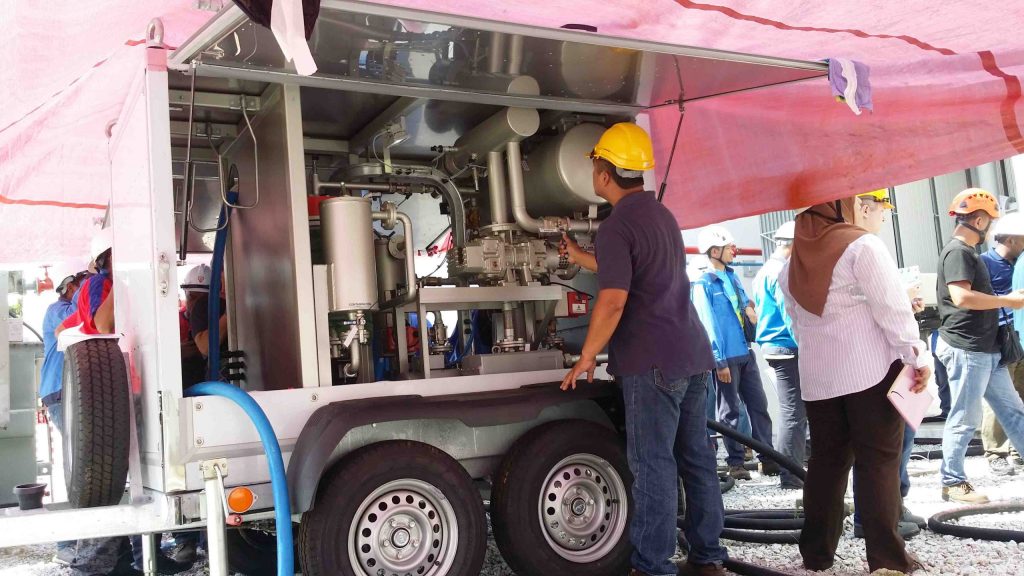

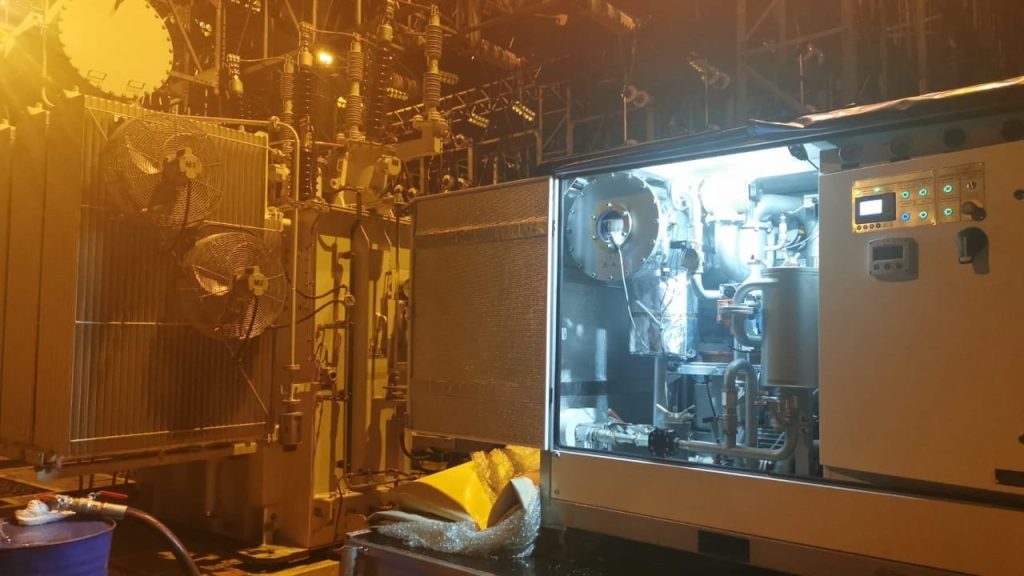

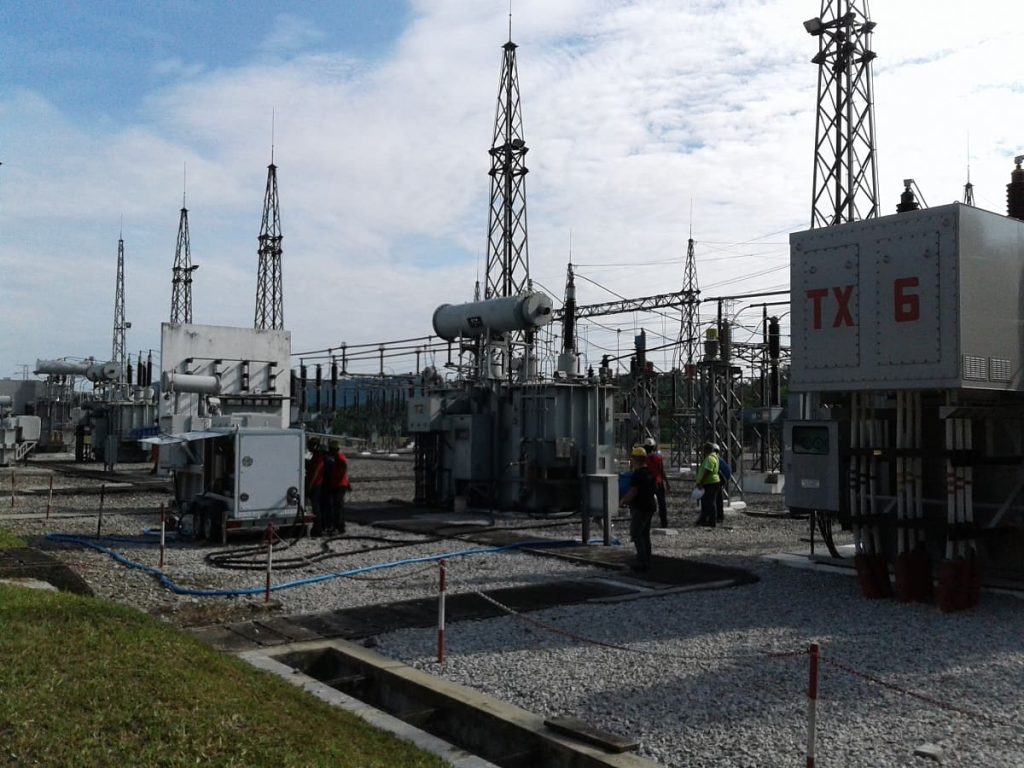

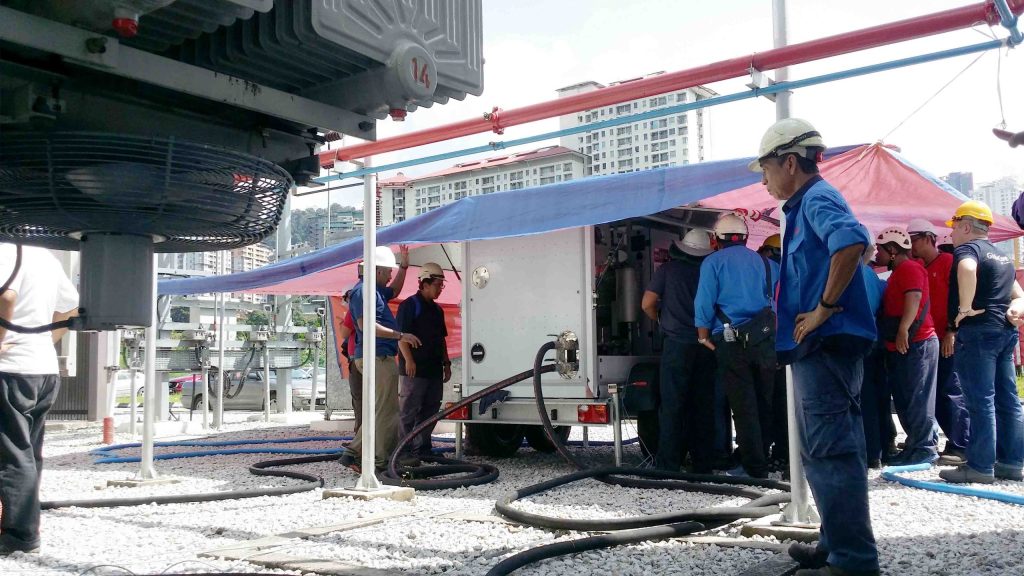

- l’unità può essere facilmente posizionata su un rimorchio e utilizzata presso il sito del trasformatore.
