Dispositivo per misurare la tensione di rottura dei dielettrici liquidi TOR-80A

Il dispositivo TOR-80A è progettato per testare l’olio del trasformatore e altri dielettrici liquidi mediante il metodo di determinazione della tensione di rottura elettrica.  La tensione di guasto elettrico è determinata in conformità con gli standard IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Questo elenco può essere integrato e modificato sia tenendo conto dei desideri dei clienti sia con la comparsa di nuove versioni degli standard.

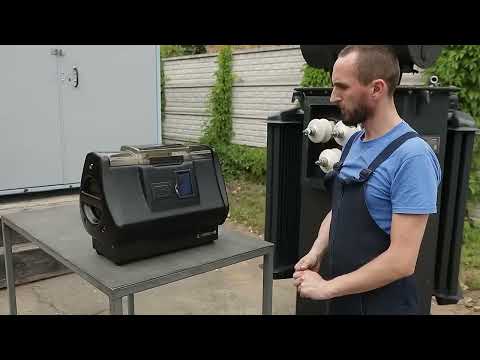

 Una caratteristica del dispositivo TOR-80A è la presenza di una batteria, che offre la possibilità di funzionamento autonomo sul campo nel luogo di funzionamento del trasformatore.

Procedura di prova

Dopo aver riempito la cella di misura con olio e aver acceso il dispositivo, sul display appare la finestra di avvio.  L’operatore seleziona il modello di misurazione e il tipo di olio.  Il dispositivo passa automaticamente al test.  Dopo l’interruzione nell’ultimo ciclo di test, vengono visualizzati i dati di riepilogo.  Se lo si desidera, possono essere inviati alla stampa semplicemente dal dispositivo.

N

Nome

Descrizione

1 Tensione di lavoro della pennata, V

85 – 264

2 Frequenza di vita, Hz

48 – 63

3 Tensione, VA

No più di 250

4 Tensione di uscita massima, kV

Sinusoidale, fino a 80 kV RMS

5 Errore di misurazione della tensione di uscita

± 1%

6 Velocità di aumento della tensione, kV/s (variazione)

Da 0,1 a 5

7 Risoluzione durante la visualizzazione della tensione di uscita, V

100

8 Tempo di disconnessione dell’alta tensione dopo un guasto, μs

10 massimo,

 4 è tipico

9 Il volume della cella di misura, cm3

500

10 Intervallo di misurazione della temperatura ambiente, °С

0 – 100

11 Risoluzione durante la misurazione della temperatura, °С

1

12 Stampante incorporata

Si

13 Unità di alimentazione a batteria

Si

14 Tempo di funzionamento autonomo continuo (dalla batteria), h

8

15 Tempo di ricarica della batteria, ore

8

16 Temperatura di lavoro, °С

Da 0 a +50/40

17 Temperatura di trasporto e stoccaggio, °С

Da -15 a +40

18 Umidità relativa, %

Fino a 90 senza condensa

19 Pressione atmosferica, mm.  colonna di mercurio

630-800

20 Dimensioni di ingombro, mm

510х300х413

21 Massa, kg, non di più

38,1

  • può funzionare in modalità autonoma con batterie completamente cariche per otto ore;
  •  soddisfa i più elevati requisiti tecnici, dispone di elettronica, design e software moderni;
  •  dispositivo affidabile, pratico e facile da usare; risparmio di tempo e denaro grazie ai test dell’olio nel luogo di funzionamento dei trasformatori.
  •  risparmio di tempo e denaro grazie ai test dell’olio nel luogo di funzionamento dei trasformatori.
