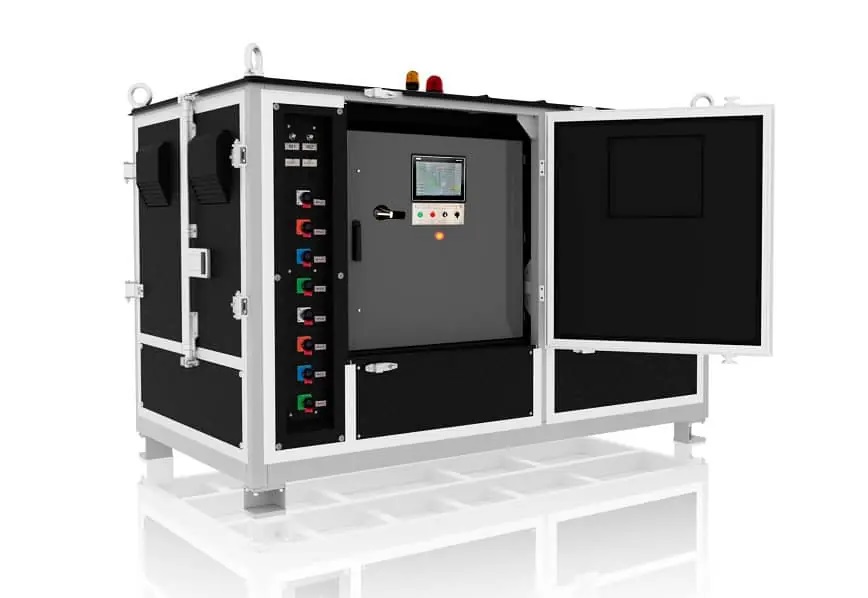

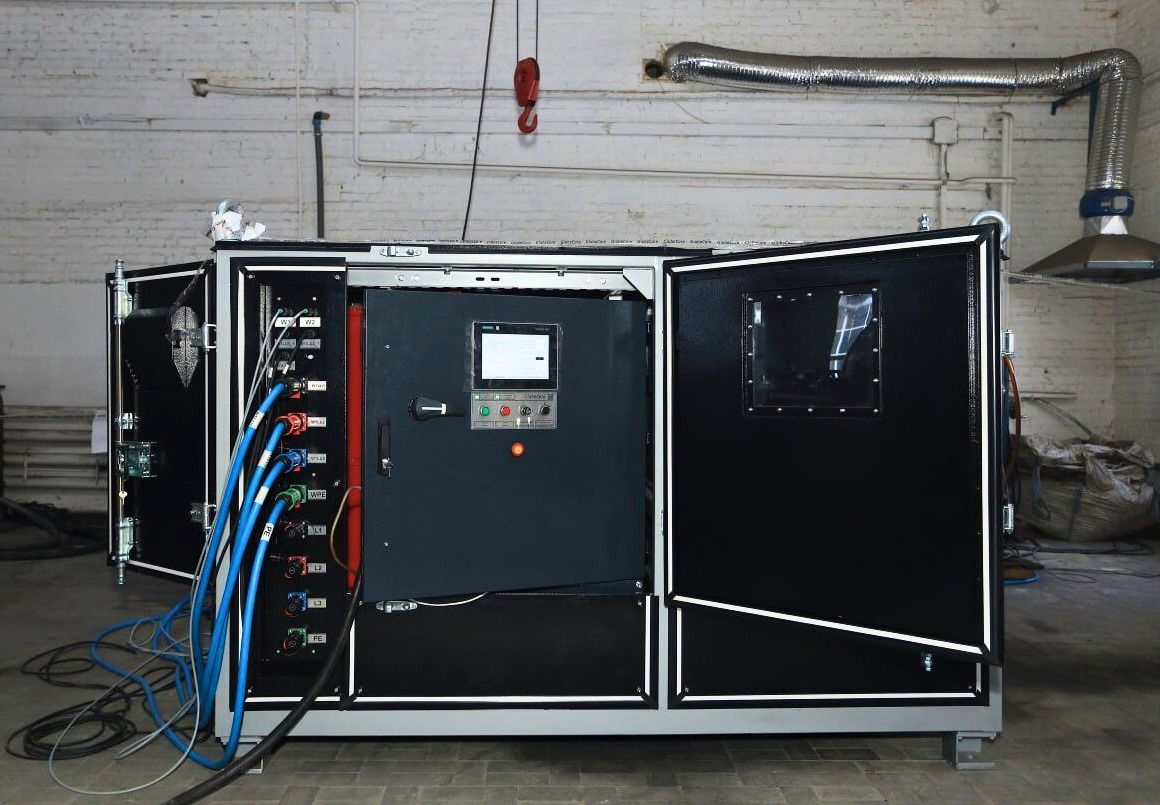

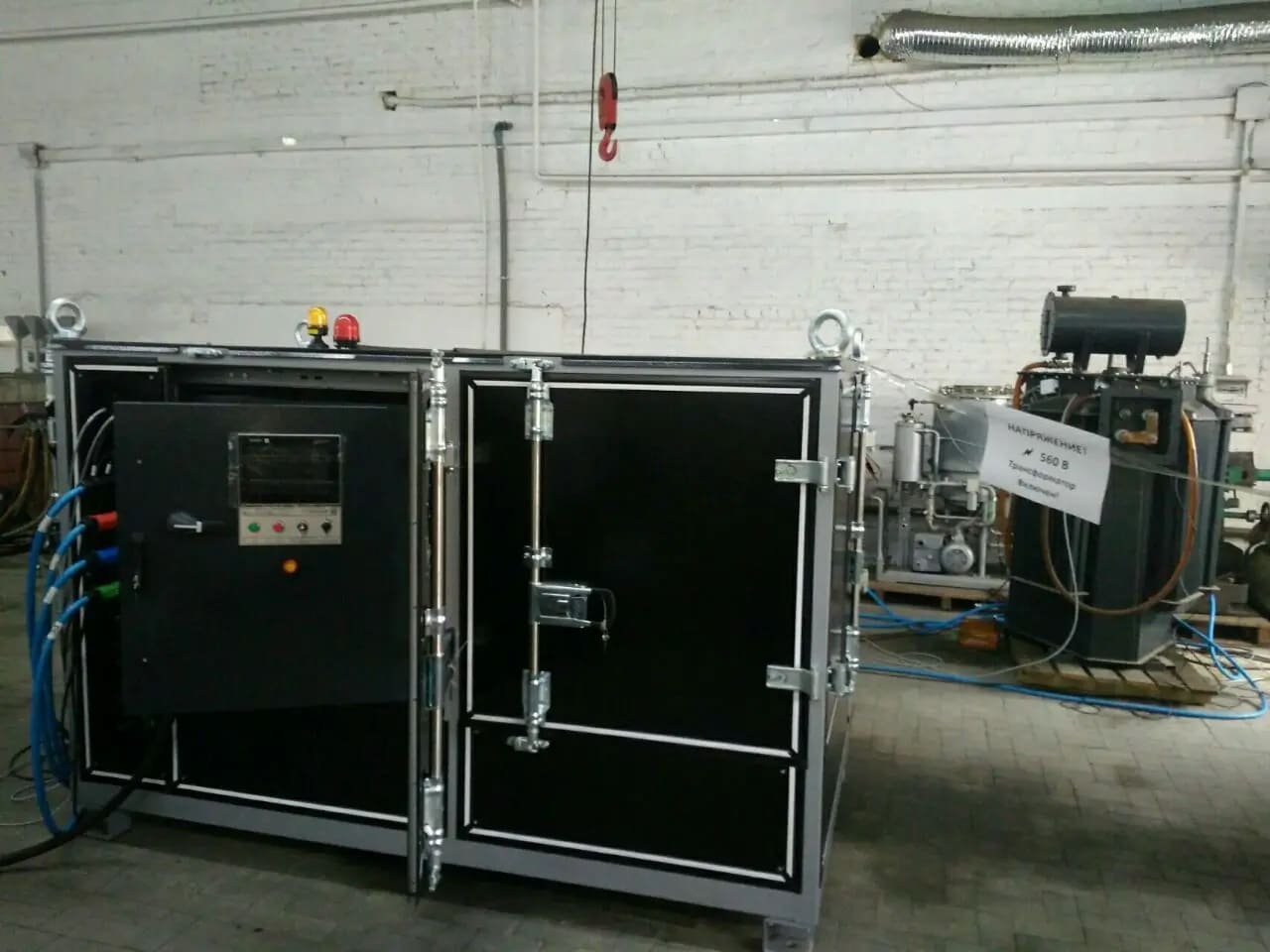

Sistema di riscaldamento a bassa frequenza per trasformatori LFD

Il dispositivo LFD è progettato per il riscaldamento e l’essiccazione degli avvolgimenti dei trasformatori. Il principio di funzionamento del dispositivo si basa sul passaggio di correnti elettriche a bassa frequenza attraverso gli avvolgimenti del trasformatore, riscaldandoli fino alla temperatura standard di essiccazione di +75…+120 °C. Poiché, durante il riscaldamento mediante correnti a bassa frequenza, la fonte di calore è costituita dagli avvolgimenti stessi e il riscaldamento avviene dall’interno, la rimozione dell’umidità dallo spessore dell’isolamento risulta più rapida e completa rispetto ad altri metodi di riscaldamento.

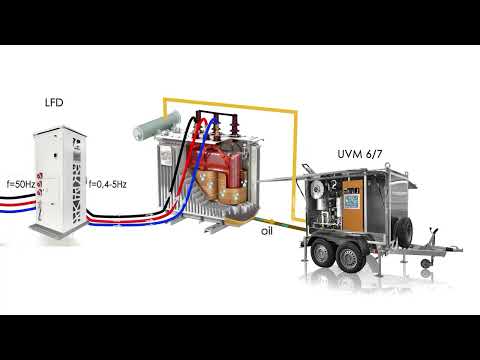

Il dispositivo LFD può essere utilizzato in combinazione con gli impianti di essiccazione termovuoto CMM per aumentare l’efficienza dell’essiccazione dei trasformatori in olio. In questo caso, durante l’essiccazione del trasformatore avvengono contemporaneamente due processi: il riscaldamento diretto degli avvolgimenti del trasformatore fuori tensione e la rimozione dell’umidità rilasciata dagli avvolgimenti nell’olio.

Se l’olio viene scaricato dal trasformatore, è efficace utilizzare il dispositivo LFD in combinazione con le unità BV, UVV o Mojave Heat, che rimuovono l’umidità rilasciata dagli avvolgimenti all’interno del serbatoio del trasformatore.

Il processo prosegue automaticamente dopo che gli avvolgimenti hanno raggiunto una temperatura di +75…+120 °C, fino a quando il contenuto di umidità nell’olio scende al di sotto di 10 g/t (ppm).
