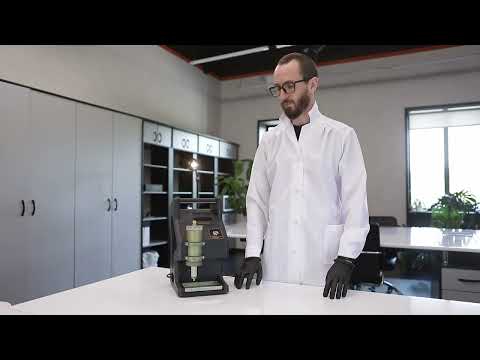

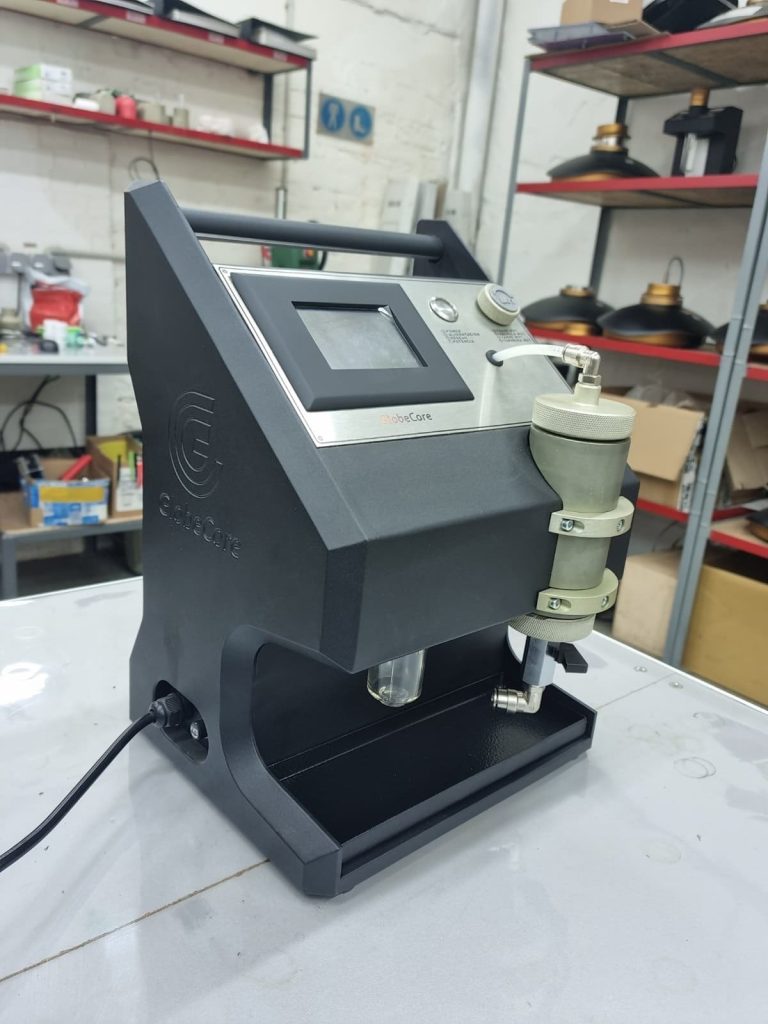

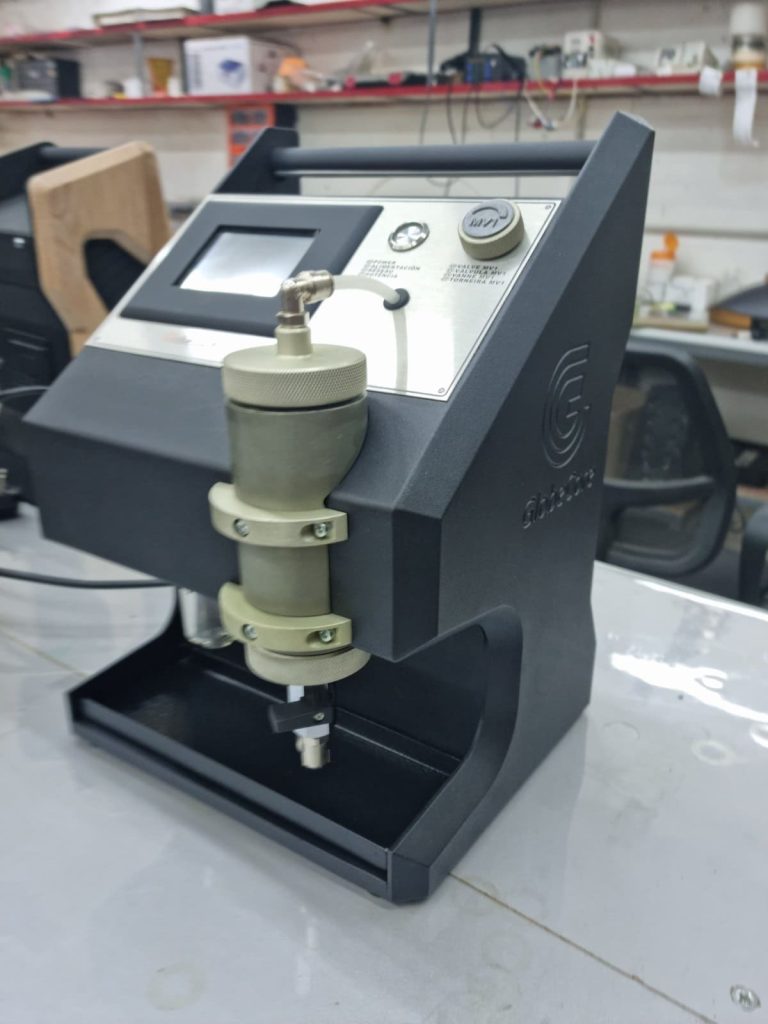

Dispositivo di misurazione per olio per trasformatori TOR-2
Il tester espresso per olio per trasformatori TOR-2 è progettato per determinare il contenuto di umidità e idrogeno negli oli isolanti minerali e negli oli isolanti a base di esteri. Il contenuto di umidità e idrogeno è determinato in parti per milione (ppm).
Conoscendo il contenuto di idrogeno e umidità nell’olio, nonché la velocità del suo cambiamento, è possibile determinare in anticipo i difetti che si sviluppano nel trasformatore e adottare misure tempestive per prevenire guasti al trasformatore.
Misurazione dell’umidità
Lo strumento misura l’attività dell’acqua utilizzando un sensore capacitivo che garantisce stabilità nel tempo e non è influenzato da contaminanti. Viene misurata anche la temperatura dell’olio. Sulla base di queste misurazioni, viene calcolato il contenuto di umidità.
Misurazione dell’idrogeno
Il contenuto di idrogeno viene misurato utilizzando un sensore a stato solido altamente selettivo immerso direttamente nell’olio. Il sensore garantisce la precisione e l’affidabilità delle misurazioni dirette. La bassa solubilità dell’idrogeno in olio e la sua elevata diffusività lo rendono facilmente rilevabile a basse concentrazioni, rendendo possibile rilevare la presenza di un difetto in un trasformatore.
| № |
Nome del parametro |
Significato |
| Specifiche di misurazione dell’umidità | ||
| 1 | Intervallo operativo, aw (attività dell’acqua (aw)) |
0…1 |
| 2 | Precisione a 20°C (68°F) |
±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 3 | Misura della temperatura. |
Si |
| 4 | Temperatura dell’ambiente di lavoro, °C (°F) |
0…55 (32… 131) |
| Caratteristiche della misura dell’idrogeno | ||
| 6 | Intervallo di misurazione, ppm |
25-5000 |
| 7 | Precisione |
20% della lettura o 25 ppm |
| 8 | Ripetibilità |
10% della lettura o 15 ppm |
| 9 | Tempo di risposta |
<60 min (variazione del passo del 90%) |
| 10 | Sensibilità incrociata: |
Sensibilità incrociata inferiore al 2% ad altri gas (CO, CO2, idrocarburi) |
| 11 | Temperatura dell’ambiente di lavoro, °C (°F) |
0…55 (32… 131) |
| 12 | Potenza installata, W | 60 |
| 13 | Tensione di alimentazione di una rete CA monofase con una frequenza di 50 Hz, V |
220 |
| 14 | Dimensioni complessive, mm (in) non di più
-lunghezza -larghezza -altezza |
235(9) 265(10) 350(14)
|
| 15 | Peso, kg (libbre) non di più | 10(22) |
- determinazione dell’umidità e dell’idrogeno anche in piccole quantità;
- il monitoraggio continuo del contenuto di idrogeno fornisce informazioni affidabili sui danni incipienti che possono portare al guasto del trasformatore;
- compattezza;
- facile da usare (per cambiare il campione è sufficiente cambiare il vetro rimovibile e premere il pulsante “Start” per avviare la misurazione);
- non sono necessari materiali di consumo per le misurazioni;
- la presenza di altri gas nell’olio non pregiudica l’affidabilità delle misure;
- facilità di calibrazione;
- non richiede manutenzione preventiva.
