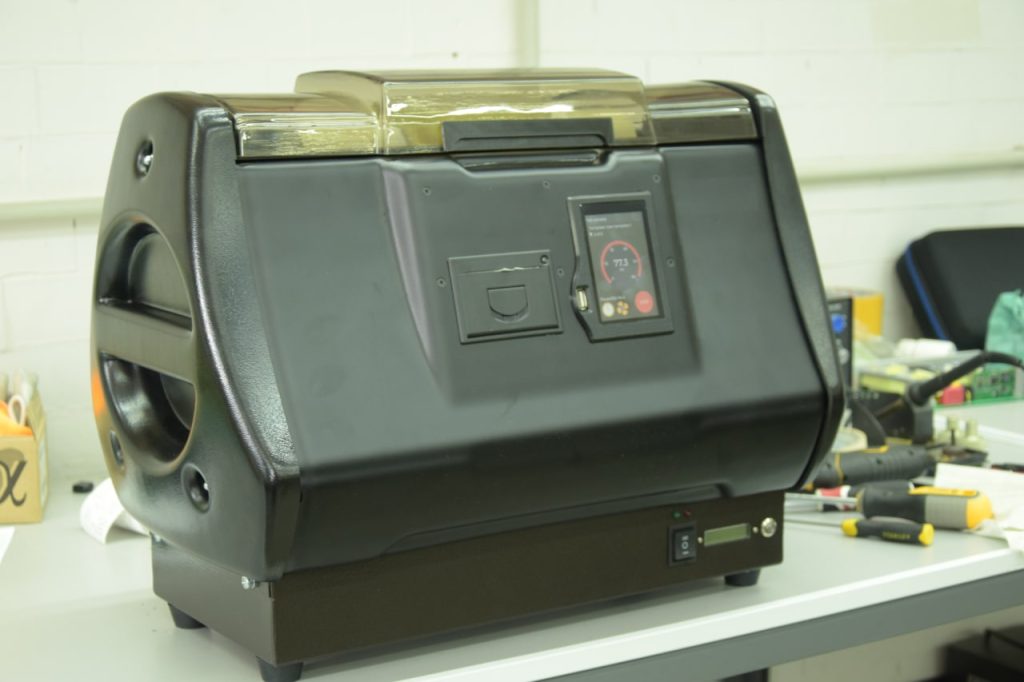

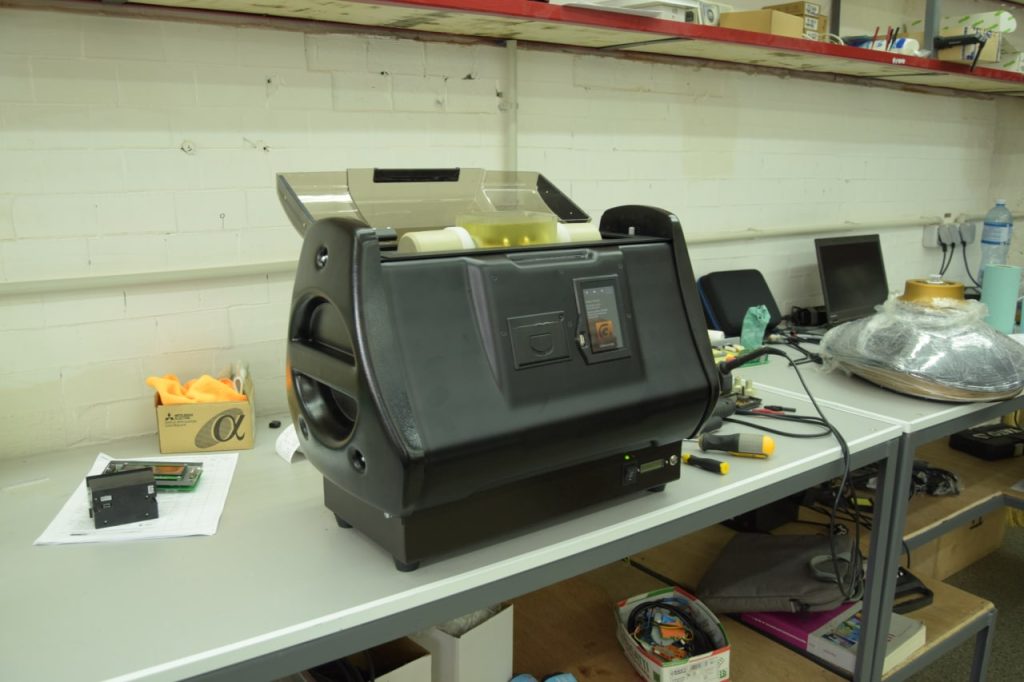

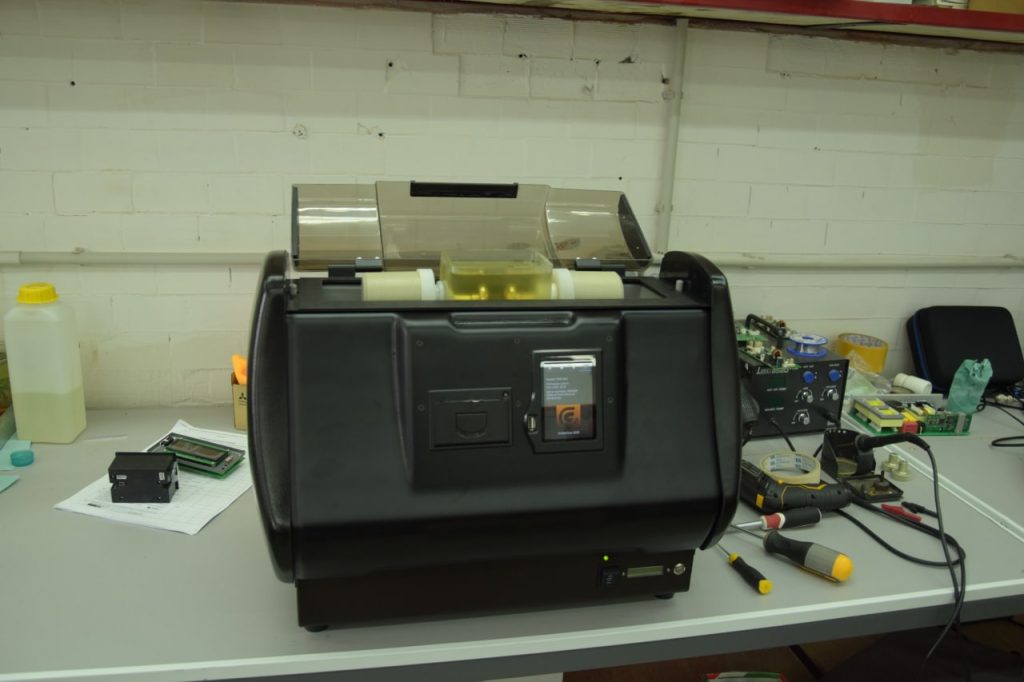

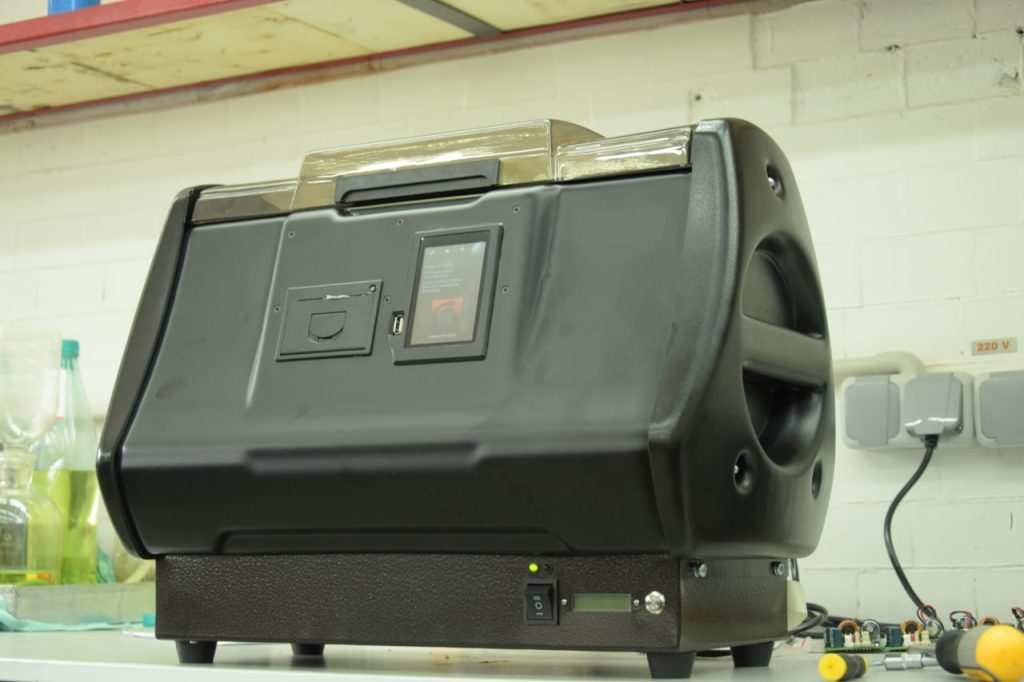

Dispositivo per misurare la tensione di rottura dell’olio del trasformatore TOR-100
Il tester TOR-100 è progettato per determinare la tensione di rottura elettrica dell’olio del trasformatore e altri dielettrici liquidi in conformità con IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Questo elenco di standard può essere integrato e modificato tenendo conto la comparsa di nuove versioni degli standard.
Principio di funzionamento
Il nucleo di lavoro del tester è un trasformatore ad alta tensione e moduli elettronici. Il principio di funzionamento del dispositivo consiste nell’aumentare gradualmente la tensione sull’avvolgimento secondario del trasformatore ad alta tensione da zero al valore massimo, ovvero al valore al quale la rottura del dielettrico liquido si è riversato nella cella, installata sul si verificheranno contatti ad alta tensione del trasformatore, che fanno parte dei suoi elettrodi di uscita.
L’aumento di tensione sui contatti ad alta tensione dell’avvolgimento secondario del trasformatore si verifica a causa del graduale aumento della tensione sull’avvolgimento primario quando viene applicata una tensione sinusoidale dall’inverter master controllato.
| N |
Parametri |
Significato |
|
1 |
Tensione di esercizio della corrente alternata, V |
85 – 264 |
|
2 |
Frequenza di alimentazione, Hz |
48 – 63 |
|
3 |
Consumo energetico, VA |
non più di 250 |
|
4 |
Tensione di uscita massima, kV |
Sinusoidale, fino a 100 kV RMS. |
|
5 |
Errore di misurazione della tensione di uscita |
±1 % |
|
6 |
Velocità di aumento della tensione, kV/s |
Da 0,1 a 5 |
|
7 |
Autorizzazione durante la visualizzazione della tensione di uscita, V |
100 |
|
8 |
Tempo di disconnessione dell’alta tensione dopo un guasto, μs |
10 massimo, 4 è tipico. |
|
9 |
Il volume della cella di misura, cm3 |
500 |
|
10 |
Campo di misura della temperatura ambiente, °C |
0 – 100 |
|
11 |
Indennità durante la misurazione della temperatura, °С |
1 |
|
12 |
Stampante incorporata |
Si |
| 13 | Temperatura di lavoro, °С |
0 – 50 |
| 14 | Temperatura di stoccaggio, °С |
da – 20 a + 60 |
| 15 | Umidità relativa, % |
fino a 90 senza condensa |
| 16 | Pressione atmosferica, mm. colonna di mercurio |
630 – 800 |
| 17 | Dimensioni di ingombro, mm |
510х300х350 |
| 18 | Massa, kg, non di più |
29,6 |
- misurazione automatizzata e precisa della tensione di rottura fino a 100 kV;
- distacco istantaneo (4 μs) della tensione di prova in caso di guasto;
- c’è una stampante integrata, puoi stampare i risultati delle misurazioni;
- c’è un connettore USB per il collegamento di un’unità flash. È possibile registrare informazioni dall’archivio dei dati di test per la successiva riscrittura su un computer;
- semplice e conveniente nel funzionamento e nella manutenzione.
