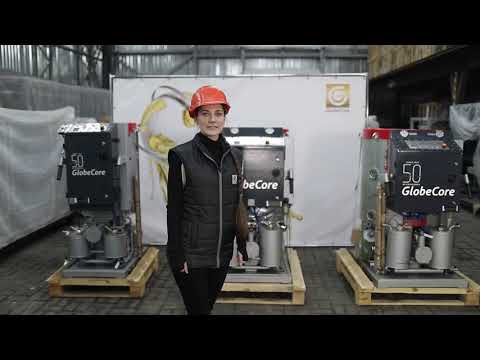

Stazione olio mobile CMM-2.2LT
La stazione petrolifera mobile CMM-2,2LT è progettata per l’essiccazione termica sottovuoto, la filtrazione, la purificazione da impurità meccaniche, la purificazione dall’acqua di oli utilizzati nei sistemi di lubrificazione, sistemi di tenuta, sistemi di controllo idraulico di turbine a gas e unità di pompaggio del gas, motore a gas compressori, così come nei trasformatori.

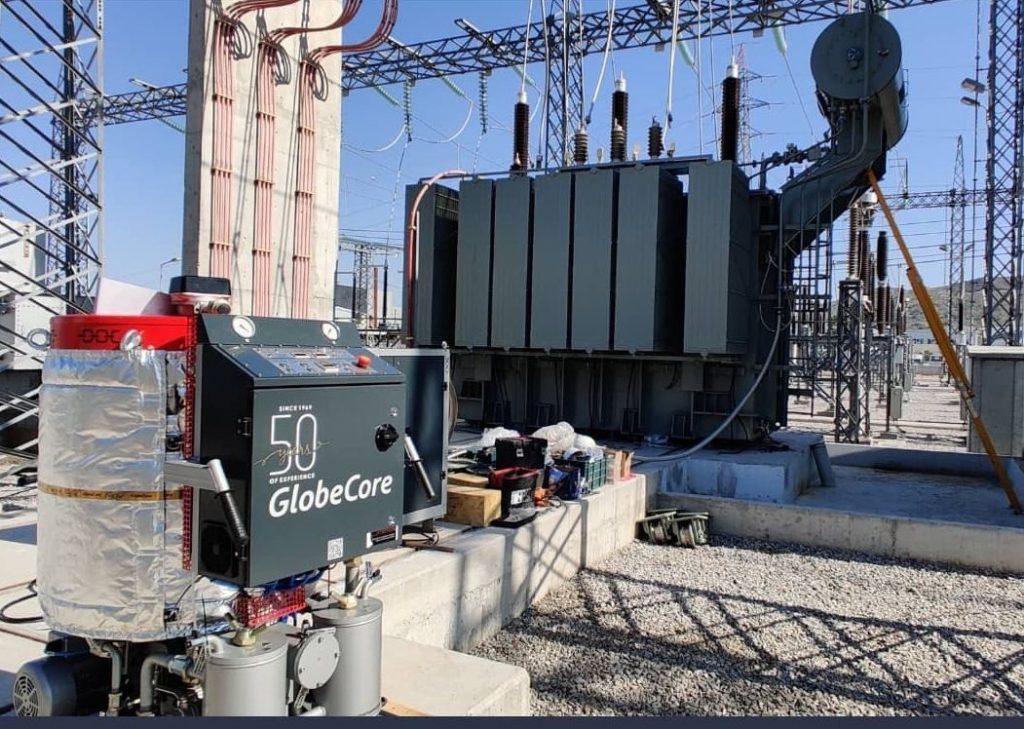

L’unità può essere utilizzata anche per il riscaldamento e l’essiccazione di apparecchi elettrici riempiti d’olio con olio caldo per trasformatori.
Principio di funzionamento
Sotto l’azione del vuoto, l’olio passa attraverso un filtro grossolano con una finezza di filtrazione di 200 micron, dopodiché entra all’interno del contenitore sottovuoto, in cui si trova il riscaldatore. Salendo dal basso verso l’alto, l’olio si riscalda e attraverso un apposito coperchio con canali entra in un’altra parte della colonna direttamente su appositi ugelli. Inoltre, l’olio scorre lungo gli ugelli e in questo momento il vapore acqueo e i gas vengono rimossi da esso sotto l’influenza del vuoto. Successivamente, l’olio viene pompato dal fondo del serbatoio attraverso due filtri fini fino all’uscita dell’unità. La finezza del filtro può essere selezionata a 5, 3, 1 o 0,3 micron.
Caratteristiche del progetto
Il riscaldatore si trova all’interno del recipiente a vuoto, che ha permesso non solo di ridurre le dimensioni dell’impianto, ma anche di ridurre la perdita di calore durante il riscaldamento dell’olio.
L’olio viene aspirato nella colonna del vuoto a causa della creazione del vuoto in essa da parte del sistema del vuoto. Il resto dell’installazione ha un nuovo layout. Tutte queste innovazioni hanno dato un buon risultato in termini di piccole dimensioni delle apparecchiature.
| Nome del parametro | Significazione | |
| 1. Produttività, m3/ora, non inferiore | ||
| – nella modalità di essiccazione e filtrazione sottovuoto termico | 2,2 | |
| 2.* Parametri dell’olio lavorato (per più passaggi): | ||
| – contenuto totale di gas, % non di più | 1,5 | |
| – contenuto di umidità di massa dell’olio, g/t, non superiore a | 10 | |
| – classe di pulizia industriale secondo ISO 4406 | -/14/12 | |
| – classe di purezza industriale secondo GOST 1721 | 9 | |
| 3. Temperatura massima dell’olio in uscita, ºС | 55 | |
| 4. Pressione di uscita, bar | 3 | |
| 5. Potenza del riscaldatore dell’olio, kW, non di più | 36 | |
| 6.Consumo energetico massimo, kW, non di più | 42 | |
| 7. Parametri della corrente elettrica | ||
| – tensione, V | 380 | |
| – variabile con frequenza, Hz | 50 | |
| – numero di fasi | 3 | |
| 8. Dimensioni complessive, mm, non di più | ||
| – lunghezza | 1050 | |
| – larghezza | 760 | |
| – altezza | 1470 | |
| 9. Peso, kg, non di più | 420 | |
Nota: * Con i parametri iniziali dell’olio:
- contenuto volumetrico di gas – non più del 10,5%
- contenuto di umidità di massa – non più dello 0,005% (50 g / t)
- temperatura – non inferiore a 0 ºС;
- con ripetuti passaggi di olio attraverso l’impianto.
- compattezza;
- mobilità;
- facilitá di gestione;
- utilizzato per pulire vari tipi di oli industriali: turbine, idraulici, compressori e altri.
