Impianto per la lavorazione dell’olio per trasformatori CMM-6/7

L’unità è progettata per l’aspirazione di trasformatori, la pulizia da impurità meccaniche, la pulizia da acqua e gas di oli isolanti elettrici, la cui viscosità a una temperatura di 50 ° C non supera i 70 mm / s² (cSt).  CMM-6/7 viene utilizzato per l’installazione, la riparazione e il funzionamento di apparecchiature ad alta tensione riempite d’olio.

 I sistemi ad alto vuoto vengono utilizzati per degassificare, disidratare e filtrare gli oli dei trasformatori per eliminare gas, acqua libera e disciolta e solidi.  Il sistema viene utilizzato per l’installazione, la riparazione e il funzionamento di apparecchiature ad alta tensione in bagno d’olio con tensione fino a 1150 kV (trasformatori di potenza, interruttori automatici ad alta tensione, ecc.).

N.

Parametro

Significato

1

Produttività, m 3 / ora
    – modalità di degasaggio, asciugatura e filtrazione

2 – 6

– modalità riscaldamento e filtraggio

2 – 7

2

 *Parametri dell’olio trattato:
    – contenuto di gas, % vol.,non di più 0,1
– contenuto d’acqua, ppm, non di più

10

– classe di pulizia ISO 4406

16/14/12

3

Temperatura massima dell’olio in uscita in modalità riscaldamento, ºС

90

4

 Pressione di uscita, MPa

0,2

5

Potenza massima del riscaldatore, kW

115

6

Potenza massima assorbita, kW

130

7

Pressione residua nella camera a vuoto per il degasaggio, Pa, max

267

8

Pressione residua nella camera a vuoto per la prova di tenuta, Pa, max

26,7

9

Trafilamento massimo nella camera a vuoto per 1 ora di prova di tenuta, Pa

267

10

Alimentazione elettrica
    – tensione, v

400

–  frequenza Hz

50

11

Dimensioni di ingombro, mm
    – lunghezza

3750

– altezza

2110

– larghezza

2150

12

Peso(kg)

2000



* Nota – Parametri iniziali di qualità dell’olio:

  • contenuto di gas: non più del 10,5% vol.
  •  contenuto d’acqua: non più dello 0,005% (50 g/t)
  •  temperatura: superiore a 0 ºС.

  • non è necessario utilizzare adsorbenti per la disidratazione dell’olio per trasformatori;
  • il funzionamento dell’apparecchiatura non provoca inquinamento atmosferico o rifiuti da immagazzinare e smaltire;
  • facile da usare e mantenere;
  • massime prestazioni dell’olio anche dopo un ciclo di trattamento;
  • basso consumo energetico;
  • basso livello di rumorosità;

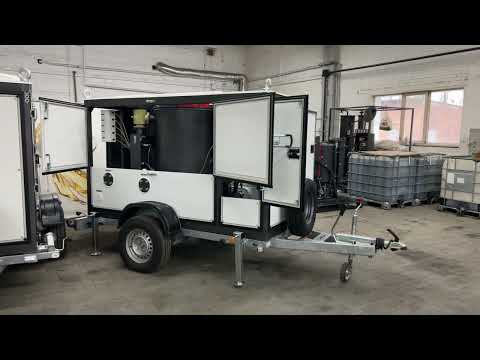

  • l’unità può essere facilmente posizionata su un rimorchio e utilizzata presso il sito del trasformatore.
