Dispositivo di misurazione per olio per trasformatori TOR-80
Il dispositivo TOR-80 è progettato per determinare la tensione di rottura elettrica dell’olio del trasformatore e altri dielettrici liquidi in conformità con IEC 60156, ASTM D877, ASTM D1816, GOST 6581.
È un dispositivo completamente automatico che esegue il collaudo secondo le procedure definite da tali norme, nonché secondo le procedure utente specificate nella corrispondente sezione del menu di installazione.

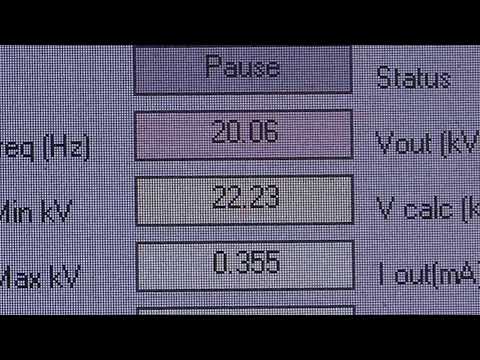

Principio di funzionamento
Il nucleo di lavoro del dispositivo è un trasformatore ad alta tensione e moduli elettronici. Il principio di funzionamento del dispositivo consiste nell’aumentare gradualmente la tensione sull’avvolgimento secondario di un trasformatore ad alta tensione da zero a un valore massimo, o a un valore al quale si verificherà una rottura di un dielettrico liquido, versato in una cella di misura installato sui contatti ad alta tensione del trasformatore.
L’aumento di tensione sull’avvolgimento secondario del trasformatore si verifica a causa del graduale aumento della tensione sull’avvolgimento primario quando ad esso viene applicata una tensione sinusoidale da un inverter master controllato, che è uno dei moduli elettronici.
L’aumento di tensione è controllato da un microcontrollore che controlla il funzionamento dell’inverter master. L’inverter master controllato funziona su comandi provenienti dal modulo di controllo dell’unità.
Durante il funzionamento del dispositivo, l’alta tensione alternata (50 – 60 Hz) viene fornita dai contatti dell’avvolgimento secondario attraverso gli elettrodi della cella al dielettrico liquido versato nella coppa della cella. La rottura avviene tra gli elettrodi della cella attraverso uno spazio riempito con un dielettrico liquido.
| N | Nominativo | Significativo |
| 1 | Tensione di esercizio CA, V | 85 – 264 |
| 2 | Frequenza di alimentazione, Hz | 48 – 63 |
| 3 | Consumo energetico, VA | Non più di 250 |
| 4 | Tensione di uscita massima, kV. | Sinusoidale, fino a 80 kV rms |
| 5 | Errore di misurazione della tensione di uscita | ±2 % |
| 6 | Velocità di aumento della da tensione, kV/s | 0,1 to 5 * |
| 7 | Risoluzione durante la visualizzazione della tensione di uscita , V | 100 |
| 8 | Tempo di disattivazione dell’alta tensione dopo il guasto, µs |
10 massimo, 4 tipico |
| 9 | Misurazione del volume della cella, cm3 | 500 (30) |
| 10 | Campo di misura della temperatura ambiente, °C | 0 – 100 (32 – 212) |
| 11 | Risoluzione della misurazione della temperatura, °С | 1 (34) |
| 12 | Stampante incorporata | Si |
| 13 | Temperatura di lavoro, °С | 0 – 50 (32 – 122) |
| 14 | Temperatura di stoccaggio, °С | Da – 20 a + 60 |
| 15 | Umidità relativa, % | Fino a 90 senza condensa |
| 16 | Dimensioni di ingombro, mm | 490 (19) Х 320 (13) Х 300 (12) |
| 17 | Peso, kg, non di più | 35 (77) |
* – modificabile.
- misurazione automatizzata e accurata della tensione di rottura fino a 80 kV;
- Disattivazione istantanea (4 μs) della tensione di prova in caso di guasto;
- può lavorare in autonomia o in rete con il trasferimento dei risultati su un PC, la creazione di un database locale, la generazione di report, la creazione di grafici e la stampa dei risultati;
- esiste un software per l’implementazione di procedure di misurazione standard e personalizzate – il dispositivo può essere utilizzato per scopi di ricerca;
- Semplice e facile da usare e mantenere.
