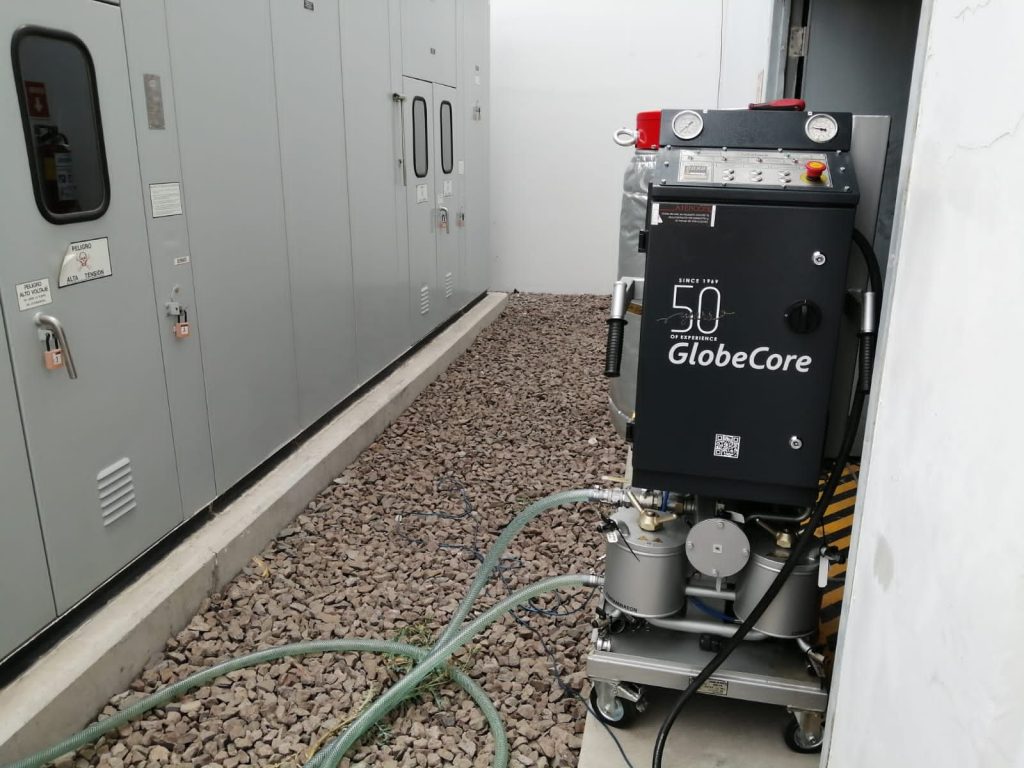

Stazione olio mobile CMM-1,0LT
La stazione petrolifera mobile CMM-1,0LT è progettata per l’essiccazione termica sottovuoto e la filtrazione di oli industriali, che vengono utilizzati nei sistemi di lubrificazione, nei sistemi di tenuta, nei sistemi di controllo idraulico delle turbine a gas e nelle unità di pompaggio del gas, nei compressori dei motori a gas, nonché nei trasformatori .
Oltre agli oli detergenti, la stazione mobile dell’olio CMM-1.0LT può essere utilizzata anche per il riscaldamento e l’asciugatura di dispositivi elettrici riempiti d’olio.
Principio di funzionamento
Sotto l’azione del vuoto, l’olio passa attraverso un filtro grossolano con una finezza di filtrazione di 200 micron, dopodiché entra all’interno del contenitore sottovuoto, in cui si trova il riscaldatore. Salendo dal basso verso l’alto, l’olio si riscalda e attraverso un apposito coperchio con canali entra in un’altra parte della colonna direttamente su appositi ugelli. Inoltre, l’olio scorre lungo gli ugelli e in questo momento il vapore acqueo e i gas vengono rimossi da esso sotto l’influenza del vuoto. Successivamente, l’olio viene pompato dal fondo del serbatoio attraverso due filtri fini fino all’uscita dell’unità. La finezza del filtro può essere selezionata a 5, 3, 1 o 0,3 micron.
Caratteristiche del progetto
Il riscaldatore si trova all’interno del recipiente a vuoto, che ha permesso non solo di ridurre le dimensioni dell’impianto, ma anche di ridurre la perdita di calore durante il riscaldamento dell’olio.
L’olio viene aspirato nella colonna del vuoto a causa della creazione del vuoto in essa da parte del sistema del vuoto. Il resto dell’installazione ha un nuovo layout. Tutte queste innovazioni hanno dato un buon risultato in termini di piccole dimensioni delle apparecchiature.
| Nome del parametro | Significazione | |
| 1. Produttività, m3/ora (gpm), non inferiore a | ||
| – nella modalità di essiccazione e filtrazione sottovuoto termico | 1,0 (4,4) | |
| 2.*Parametri dell’olio lavorato (per più passaggi): | ||
| – contenuto totale di gas, % non di più | 1,5 | |
| – contenuto di umidità di massa dell’olio, g/t (ppm), non di più | 10 | |
| – classe di pulizia industriale secondo ISO 4406 | -/14/12 | |
| – classe di purezza industriale secondo GOST 17216 | 9 | |
| 3. Temperatura massima dell’olio in uscita, ºС (ºF) | 55 (131) | |
| 4. Pressione di uscita, bar (psi) | 3 (43,5) | |
| 5. Potenza del riscaldatore dell’olio, kW, non di più | 12 | |
| 6. Consumo energetico massimo, kW, non di più | 15 | |
| 7. Parametri della corrente elettrica | ||
| – tensione, v | 380 | |
| – variabile con frequenza, Hz | 50 | |
| – numero di fasi | 3 | |
| 8. Dimensioni complessive, mm (in), non di più | ||
| – lunghezza | 900 (35) | |
| – larghezza | 620 (24) | |
| – altezza | 1500 (59) | |
| 9. Peso, kg, non di più | 280 (617) | |
Nota:
* Con i parametri iniziali dell’olio:
- contenuto volumetrico di gas – non più del 10,5%
- contenuto di umidità di massa – non più dello 0,005% (50 ppm)
- temperatura – non inferiore a 0 ºС (32 ºF);
- con ripetuti passaggi di olio attraverso l’impianto.
- compattezza;
- mobilità;
- facilità di gestione;
- utilizzato per pulire vari tipi di oli industriali: turbine, idraulici, compressori e altri.
