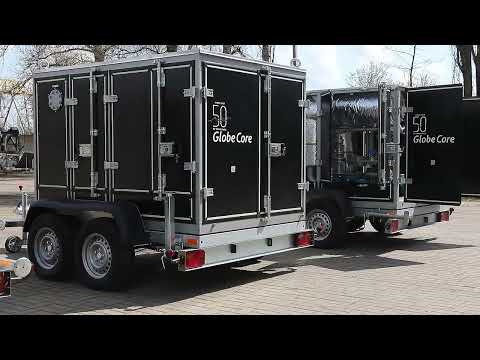

Installazione per la lavorazione dell’olio per trasformatori CMM-10

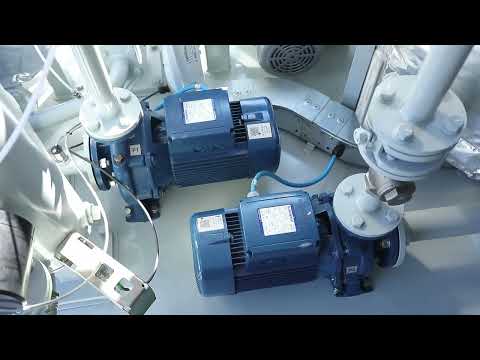

L’unità CMM-10 è progettata per l’aspirazione di trasformatori, la pulizia da impurità meccaniche, la pulizia da acqua e gas, oli isolanti elettrici, la cui viscosità a una temperatura di 50°C non supera i 70 mm/s2 (cSt).

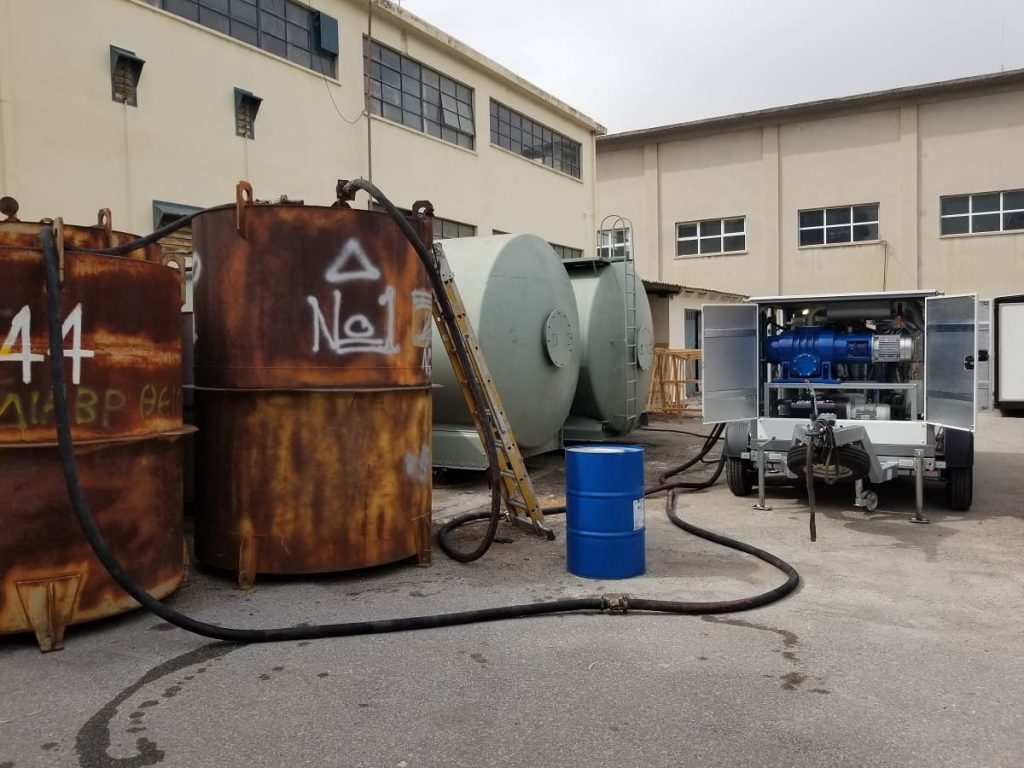

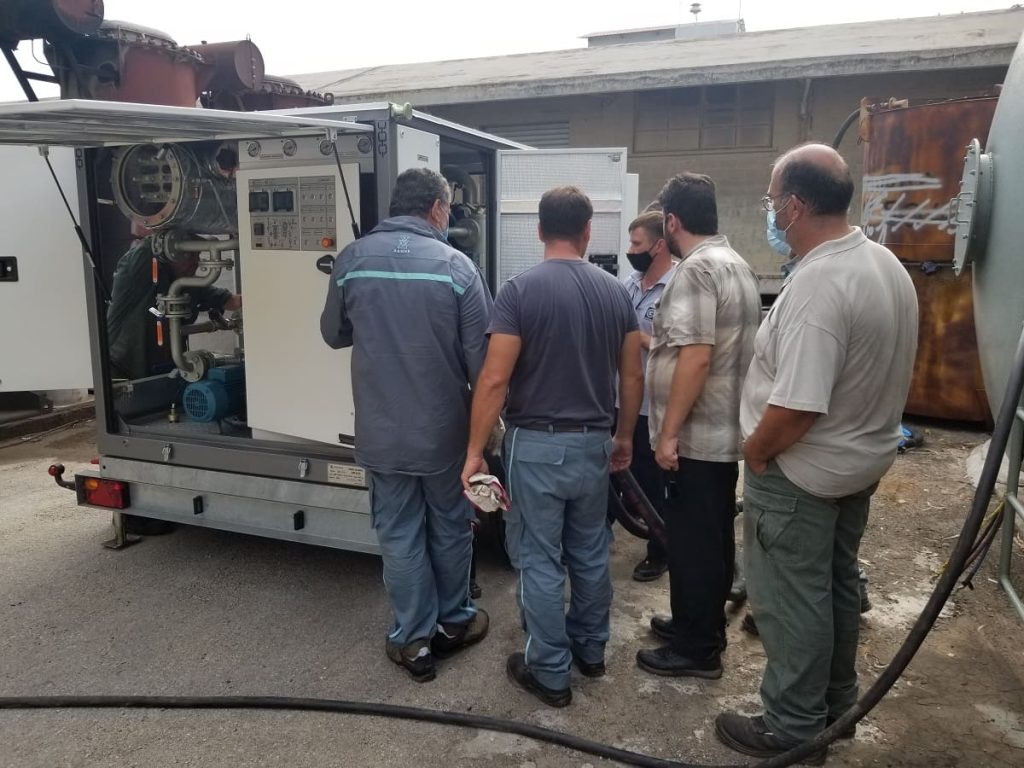

L’unità viene utilizzata durante l’installazione, la riparazione e il funzionamento di apparecchiature ad alta tensione a bagno d’olio (trasformatori di potenza, interruttori automatici ad alta tensione, ecc.). L’installazione stessa è una struttura a telaio, un contenitore metallico con porte chiudibili a chiave.
| Nome del parametro |
Significato |
|||
| Produttività, m 3 / ora | ||||
| – nella modalità di degasaggio, asciugatura e filtrazione | 10 | |||
| – in modalità riscaldamento e filtraggio | 15 | |||
| * Parametri dell’olio trattato: | ||||
| – contenuto di gas, % vol., non di più | 0,1 | |||
|
– contenuto di umidità di massa dell’olio, g/t, non superiore a |
5 | |||
| – classe di pulizia industriale secondo ISO 4406 | 9 | |||
| Temperatura massima dell’olio in uscita in modalità riscaldamento, ºС | 90 | |||
| Pressione di uscita, MPa | 0,2 | |||
| Potenza riscaldatore olio, kW, max | 150 | |||
| Consumo energetico massimo, kW, non di più | 170 | |||
| Pressione residua nella colonna del vuoto durante il degasaggio, Pa, max | 267 | |||
| Pressione residua nella colonna del vuoto durante il controllo della tenuta, Pa, non più di |
26,7 | |||
| Perdita durante il controllo della tenuta del vuoto in 1 ora, Pa, non più di: | 267 | |||
| Parametri della corrente elettrica | ||||
| – tensione, v | 380 | |||
| – variabile con frequenza, Hz Dimensioni di ingombro, mm non di più | 50 | |||
| Dimensioni di ingombro, mm non di più | ||||
| – lunghezza | 2800 | |||
| – altezza | 1600 | |||
| – larghezza | 1700 | |||
| Peso, kg, non di più | 2300 | |||
* Nota – Con i parametri iniziali dell’olio:
- contenuto volumetrico di gas – non più del 10,5%;
- contenuto di umidità di massa – non più dello 0,01% (100 g / t);
- temperatura – non inferiore a 0 ºС.
- aumentare la tensione di rottura dell’olio del trasformatore ad almeno 70 kV;
- essiccazione dei trasformatori con contemporanea lavorazione dell’olio;
- il primo riempimento di apparecchiature elettriche con olio isolante;
- aspirazione di trasformatori e altre apparecchiature elettriche;
- facilità di funzionamento e facilità di manutenzione.
