Monitoraggio del trasformatore di potenza

Monitoraggio del trasformatore di potenza è una pratica cruciale volta a garantire il loro affidabile ed efficace funzionamento. I trasformatori di potenza fungono da elementi essenziali all’interno della rete elettrica, con il compito di trasportare e disperdere l’energia elettrica dagli impianti di generazione agli utenti finali. Un malfunzionamento o un guasto in un trasformatore di potenza può portare a interruzioni dell’elettricità, inattività del sistema e notevoli battute d’arresto finanziarie. Di conseguenza, monitoraggio del trasformatore di potenza è indispensabile per evitare tali eventi e sostenere una fornitura di energia elettrica coerente e affidabile.

Che cos’è il monitoraggio del trasformatore di potenza e perché viene eseguito?

Monitoraggio del trasformatore di potenza comporta la raccolta e la valutazione dei dati associati al funzionamento e allo stato dei trasformatori di potenza. Ciò comprende il monitoraggio di più fattori, come la temperatura, il volume dell’olio, le correnti di avvolgimento e la tensione, tra gli altri. Monitoraggio del trasformatore di potenza è fondamentale per sostenere l’affidabilità e la sicurezza di questi trasformatori, che sono elementi chiave della rete elettrica. Accanto ai fattori precedentemente menzionati, monitoraggio del trasformatore di potenza può anche comprendere il monitoraggio delle condizioni di isolamento, degli eventi di scarica parziale e dei livelli di umidità, tra gli altri. Tali fattori offrono informazioni preziose sul benessere e sul funzionamento del trasformatore, consentendo una manutenzione proattiva e ripristini prima che emergano problemi significativi.

Un vantaggio principale del monitoraggio è la capacità di identificare e valutare i guasti in una fase iniziale, prevenendo così guasti disastrosi e danni finanziari sostanziali. Un ulteriore vantaggio di monitoraggio del trasformatore di potenza è il potenziale per ottimizzare le prestazioni del trasformatore e prolungarne la durata. Osservando i parametri del trasformatore, diventa possibile individuare le aree da migliorare, come l’abbassamento della temperatura di esercizio o la messa a punto del livello dell’olio. Queste ottimizzazioni possono comportare una minore usura del trasformatore e una maggiore efficienza, con conseguenti riduzioni dei costi e maggiore affidabilità.

Modi di monitoraggio dei trasformatori di potenza

Esistono due metodi principali per monitoraggio del trasformatore di potenza: sistema di monitoraggio del trasformatore offline e sistema di monitoraggio del trasformatore online. Il sistema di monitoraggio del trasformatore offline di solito comporta l’acquisizione di misurazioni fisiche, come la resistenza di isolamento, la resistenza dell’avvolgimento e il rapporto di rotazione, oltre all’esecuzione di esami visivi dei componenti del trasformatore. Queste valutazioni e ispezioni forniscono preziose informazioni sullo stato del trasformatore, ma sono limitate al periodo di tempo specifico in cui vengono eseguiti i test. Inoltre, queste tecniche possono essere lunghe e richiedere la disattivazione del trasformatore, con conseguenti interruzioni dell’alimentazione.

Al contrario, il sistema di monitoraggio del trasformatore online raccoglie continuamente dati sullo stato e sulla funzionalità del trasformatore, consentendo la supervisione e la valutazione in tempo reale. Questi sistemi generalmente impiegano sensori e dispositivi di osservazione per misurare vari parametri, tra cui temperatura, volume dell’olio, correnti di avvolgimento e tensione, tra gli altri. I dati ottenuti vengono successivamente esaminati utilizzando algoritmi avanzati per identificare eventuali comportamenti atipici o deviazioni dalle condizioni operative standard.

Il sistema di monitoraggio del trasformatore online presenta molteplici vantaggi rispetto al sistema di monitoraggio del trasformatore offline. Ad esempio, il sistema di monitoraggio online può individuare i problemi in una fase iniziale prima che si traducano in guasti sostanziali o interruzioni dell’alimentazione. Inoltre, i sistemi di monitoraggio online possono offrire una valutazione più precisa delle condizioni del trasformatore, poiché raccolgono dati in tempo reale durante il funzionamento, consentendo un’analisi più completa e affidabile.

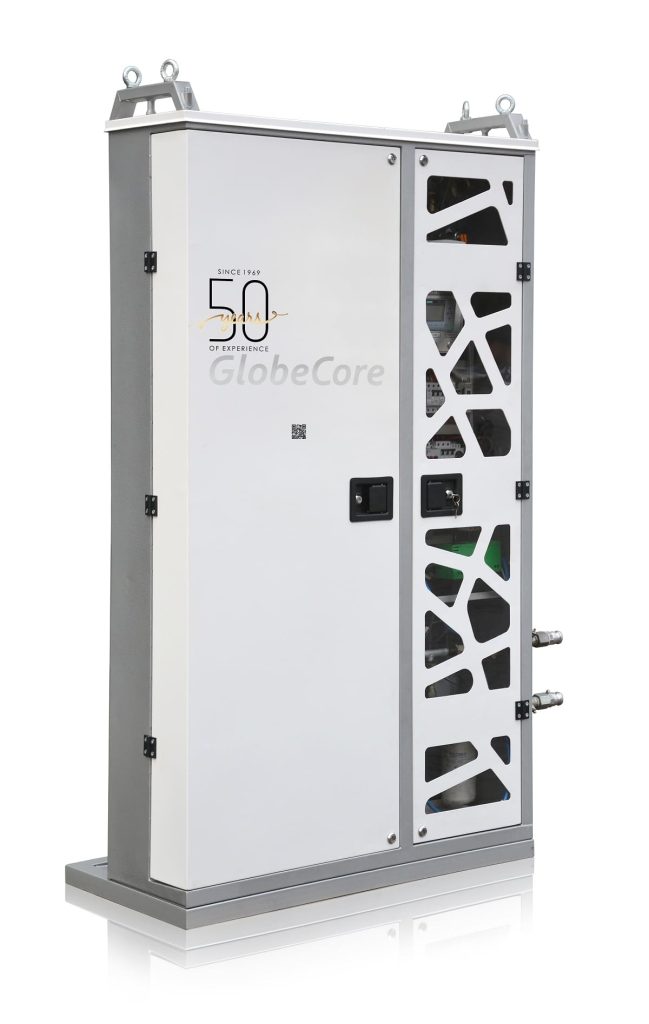

Sistema di monitoraggio del trasformatore di potenza TOR-5 GlobeCore

IL GlobeCore TOR-5 è un sistema di monitoraggio dei trasformatori online progettato per fornire osservazione e diagnostica in tempo reale per i trasformatori di potenza. Il sistema è collegato al trasformatore ed è costantemente in prossimità di esso. Al momento della connessione, viene stabilito un circuito di circolazione sigillato: l’olio fluisce dalla parte inferiore del serbatoio del trasformatore, attraversa i sensori del sistema TOR-5 e ritorna nella parte superiore. I sensori misurano i parametri dell’olio del trasformatore una volta al minuto e trasmettono questi dati a un server cloud, dove, secondo il GlobeCore metodo, vengono calcolati parametri aggiuntivi per valutare in modo più efficace le condizioni del trasformatore.

I parametri cruciali forniti dal sistema TOR-5 includono:

Concentrazione di acqua nell’olio nelle sezioni superiore e inferiore del trasformatore;
Concentrazione d’acqua nell’isolamento solido nelle sezioni superiore e inferiore del trasformatore;
Rigidità dielettrica dell’olio;
Indice di qualità dell’olio.

L’indice di qualità dell’olio funge da indicatore completo per valutare le condizioni generali dell’olio. Si correla bene con il numero di acidità, rendendolo adatto a valutare il grado di invecchiamento dell’olio.

Vantaggi del sistema di monitoraggio del trasformatore di potenza online TOR-5

Il sistema di monitoraggio del trasformatore online TOR-5 presenta numerosi vantaggi rispetto agli approcci di monitoraggio offline convenzionali:

Multifunzionalità. Il sistema raggiunge tre obiettivi: determinare online i parametri cruciali del trasformatore, filtrare ed essiccare l’olio isolante e informare tempestivamente l’utente sulle prestazioni del sistema e del trasformatore.
Versatilità. Il sistema TOR-5 è adatto per la manutenzione di trasformatori in olio di varie età e scopi.
Compattezza. Il sistema comprende il numero minimo di componenti necessari per un funzionamento efficiente, tutti alloggiati all’interno di un unico involucro.
Longevità. La vita utile del sistema è pari a quella del trasformatore, grazie all’affidabile protezione di tutti i componenti dai danni e dall’esposizione agli agenti atmosferici.
Applicazione web facile da usare. La pagina Web visualizza un elenco di sottostazioni e trasformatori per ciascuna sottostazione. Il programma presenta anche la mappatura del trasformatore e presenta misurazioni e calcoli come grafici e diagrammi. Selezionando un oggetto, sono disponibili informazioni complete sulla condizione dell’olio per l’intero periodo dall’installazione del sistema TOR-5 vicino al trasformatore o per un determinato intervallo di tempo.
Connessione semplice. Dopo la fase precedente, il sistema è collegato al trasformatore in pochi minuti.
La lavorazione dell’olio avviene automaticamente senza scollegare il trasformatore.
Telecomando. I responsabili dell’azienda elettrica o i dipendenti del reparto assistenza possono accedere al sistema da qualsiasi postazione di lavoro e ottenere informazioni sullo stato del parco trasformatori, senza attendere i risultati di laboratorio o visitare la posizione dell’apparecchiatura.
Informazioni complete e valutazione della dinamica dello stato del trasformatore. La raccolta continua dei dati consente di valutare la dinamica dei cambiamenti di stato dell’olio del trasformatore, rendendo il sistema TOR-5 più informativo rispetto alle analisi di laboratorio periodiche.

In sintesi, monitoraggio del trasformatore di potenza è una procedura essenziale che contribuisce in modo significativo a garantire il funzionamento affidabile ed efficace di questi trasformatori. Il TOR-5 GlobeCore Monitoraggio del trasformatore di potenza è una moderna soluzione di monitoraggio online. Vantando una moltitudine di vantaggi, il sistema TOR-5 è un investimento eccezionale per qualsiasi organizzazione che mira a migliorare l’affidabilità e le prestazioni dei propri trasformatori di potenza.
